近日，南京易司拓连续中标多个网省三相不平衡调节装置项目，助力配电网建设改造行动。



行业背景/问题

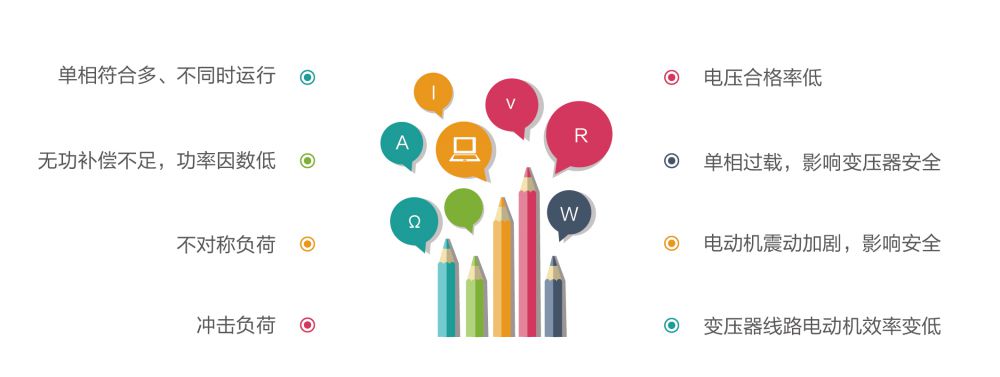

三相不平衡问题，对电网线路、发电机、配电变压器、供电企业、用户等产生诸多危害。

国家/行业政策

国家能源局发布的“配电网建设改造行动计划（2015—2020年）”，明确配电网综合电压合格率提升目标：2017年为97.53%，2020年为98.65%；

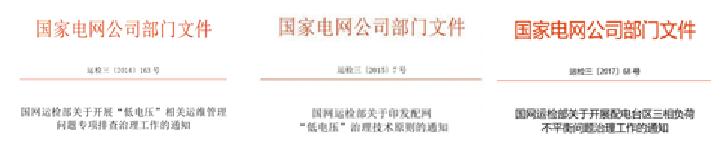

配电网三相不平衡是影响电压合格率的重要因素之一。为此，国家电网公司陆续出台低电压治理和三相负荷不平衡治理文件。

国网运检部关于开展配电台区三相负荷不平衡问题治理工作的通知中要求：对于平均负载率大于20%且单月内累计出现5个以上三相负荷不平衡越限日的配电台区，应纳入治理范围。其中，单相最大负载率超过80%的重载台区应作为问题严重台区，立即采取有效措施进行治理；其他台区依据问题产生原因，优先采用运维管理措施进行治理，必要时纳入配网基建或技改项目计划，采用工厂或技术措施进行治理。

EST三相不平衡治理一体化闭环解决方案

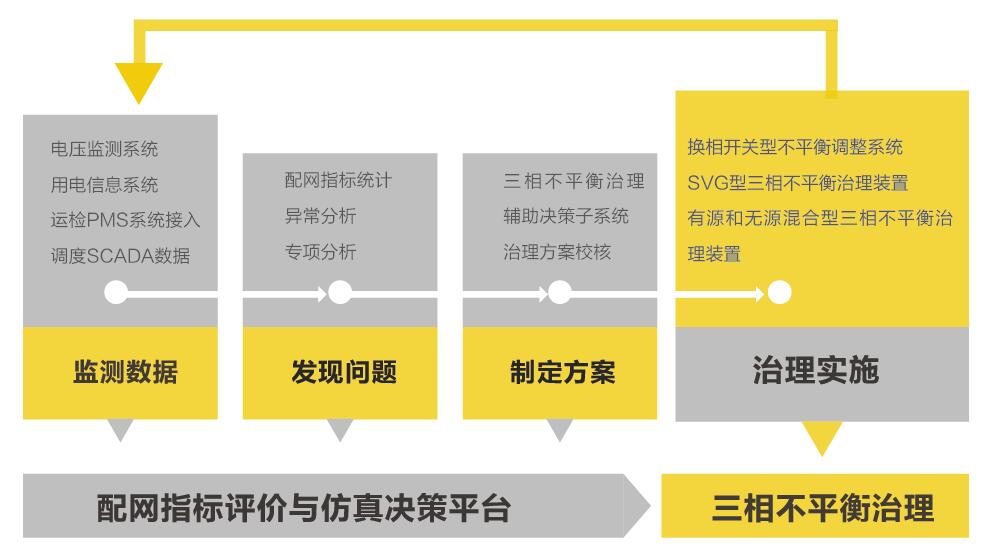

易司拓三相不平衡治理一体化闭环解决方案包括三相不平衡在内的电压治理问题，易司拓提供从发现问题、定位问题、制定方案和治理实施、效果评估全过程的总体解决方案，提供三相不平衡治理的产品和服务。

应用易司拓配网指标子系统：能够准确定位发生低电压问题的变电站、线路和台区，可以按严重程度进行排序，便于确定治理工作的优先次序；系统能够给出导致电压问题的因素及其影响度，确定电压问题成因；系统能够给出针对性的治理方案，预估治理效果和投资。

易司拓三相不平衡治理装置

易司拓E71x系列三相不平衡治理装置，可以满足各种台区、各种负荷类型、不同气候、不同安装条件等需求，实现台区三相平衡。E71x系列可以实现供电电压系统互联，实现监视、控制和管理目标，能够发挥出更好的治理效果。

易司拓三相不平衡治理成效

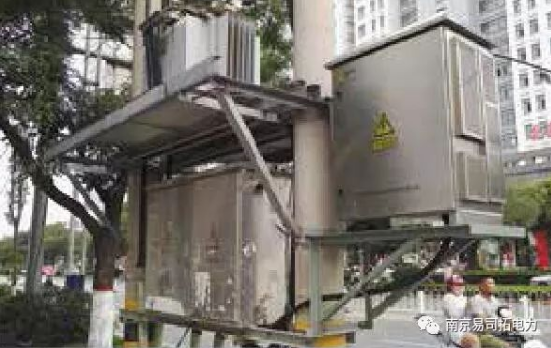

易司拓某运行点处于城市马路旁，变压器容量400kVA，单相负荷过重，法进行人工调整，三相电压、三相电流不平衡严重。设备投入理前三相电压分别为231.78V/222.44V/222.98V，投入后三相电压为225.07V/226.13V/224.56V。

该点自挂网运行至今，设备运行负载率平均46%，最大99%，运行负载率≥60%的有效运行时间达到70%，设备利用率很高。

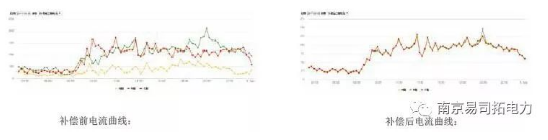

可以看出，补偿前不平衡较严重，三相不平衡平均66.34%、最大88.73%。经设备补偿投入后，三相不平衡平均2%，10:00、20:00时刻三相不平衡补偿容量已超过设备容量，设备出力99%，三相不平衡13.7%，取得良好成效。
