1）设备概述

电能量采集终端适用于各种等级的变电站、水电站、发电厂、大用户等场合，实现电能量数据的自动采集、存储及远传等功能，是为电网商业化运行而设计的智能用电信息采集终端。

终端以公司自主研发技术为基础，应用SMT工艺，根据国际、国家的有关标准设计制造。

2）应用场景

■可用于国家电网公司、南方电网公司各电压等级变电站，实现全站所有电能表数据的采集、存储、远传；

■适用于统调电厂机端电表、上网电表的电能量数据采集、存储、远传；

■适用于地方电厂、小水火电的电能量数据采集、存储，支持以电话拨号、GPRS专网等方式实现数据远传；

■适用于电力大用户电能表的数据采集、存储，支持以电话拨号、GPRS专网等方式实现数据远传。

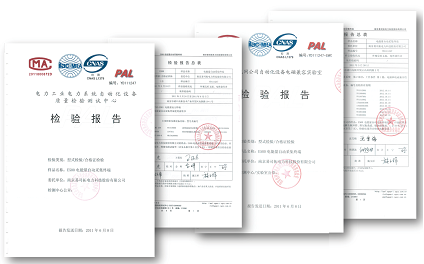

4）设备检验报告

■电力工业电力系统自动化设备质量检验测试中心—型式检验/合格证检验

■国家电网公司自动化设备电磁兼容实验室—型式检验/合格证检验

5）设计特点

■按标准设计，符合变电站二次设备组屏设计要求，可实现装置快速安装；

■装置基于嵌入式、低功耗高性能的硬件平台，采用源于FPGA架构及嵌入ucos多任务操作系统，采用模块化、即插即用的体系结构，大大方便现场的安装与维护；

■通过液晶界面提供丰富的当地配置、维护功能，包括参数配置、状态检查、运行跟踪、数据查看等，支持通过U盘拷贝、导出终端内的日志文件、参数文件等运行文件，极大地提升了本地维护工作的效率；

■实现标准部颁规约DLT645-1997、DLT645-2007，支持多个省网规约、电表厂商私有规约，并可快速扩展；

■支持全面的电表数据项采集，包括电量类、实时数据类、事件类等，同时支持终端类数据的采集与远传，包括终端时间、板卡状态、终端与表计时间差等；

■支持多达64块电表的数据采集，一条485总线可支持不同电表规约的采集；

■支持多种主站通信方式，包括以太网、专线、拨号、GPRS等，同时满足偏远地区无网络通道的运行要求，实现了主备通信方式并行工作，保证主站通信的可靠性；

■实现标准102主站通讯规约，支持多个省网主站通讯规约并可快速扩展；

■支持终端远程维护功能，通过网络通讯、GPRS专网等方式在远程建立控制台直接控制操作装置，实现远程在线升级、参数及数据维护功能；

■支持通过U盘拷贝实现终端内参数文件、数据文件的备份；

■具有部署在多种电压等级变电站、电厂、用户侧的成功案例，现场装置运行稳定可靠、数据完整准确，很好地支持了电能量采集与同期线损建设。

6）设备主要功能

采集与存储功能

对时功能

参数设置与数据显示

通讯功能

维护方式

自动恢复功能

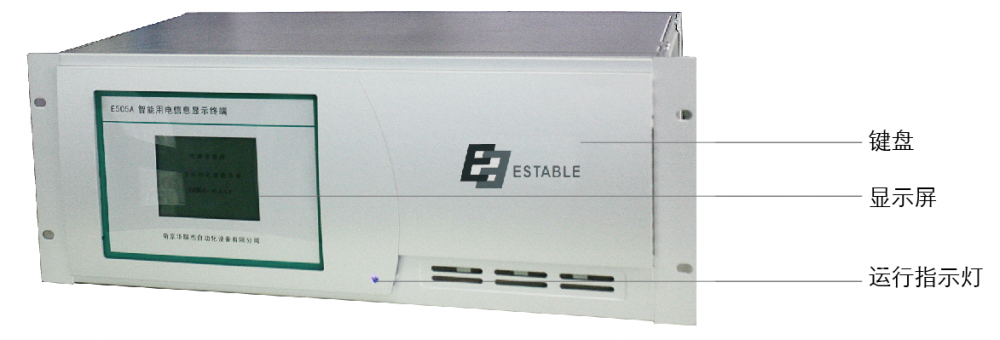

7）结构部件图

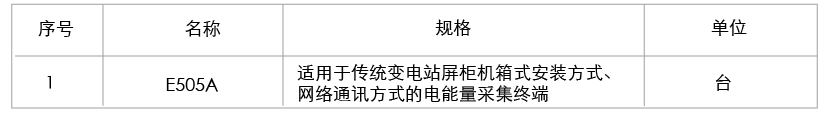

8）选型指导
