1）系统简介

■电压质量理论计算与仿真分析系统主要解决配电网电压异常原因分析不准确、治理措施不得当、治理效果不能预评价等问题，可用于生产运行和技术改造，也可用于电网前期规划。

系统基于中压线路、低压台区的拓扑结构、设备参数和运行数据，开展潮流计算和仿真分析，实现电压、无功及线损的分布，定位异常原因，生产和优选治理方案。

2）系统特色

有效配合配电网低电压治理，支撑配电网建设改造，实现配电网拓扑绘制、仿真分析、辅助决策：

■报告生成：实现一键输出低电压成因分析报告、一键生成低电压治理方案（含技术经济分析）；

■电压评估：实现对线路、台区电压分布的评估，可一键呈现线路沿线电压分布图；

■动态模拟：模拟运行方式变化、技术改造、负荷变化对电压的影响；

■PMS接入：实现PMS系统接口，可自动获取线路条图数据，免去人工绘图，支持通过PMS系统的线路、配变台账信息，自动生成线路拓扑；

■算法优化：实现了创新性的负荷分摊算法，解决10kV负荷难以获得的问题；支持多种潮流计算方法，实现三相不平衡情况下的潮流计算；

■完善的设备库：具备供仿真分析使用的完善设备库，支持单机离线使用。

3）应用场景

■ 电压质量投诉、电压质量问题的核实及成因分析，确认电压质量问题；

■自动生成中压线路、低压台区的改造方案，确定经济的无功补偿或调压地点、容量，提供电压治理的辅助决策；

■负荷接入对电压质量影响的仿真计算，支撑配网改造及运行方式调整工作；

■中压线路、低压台区的改造方案验证，预期效果仿真计算，提升改造方案的合理性。

4）解决方案

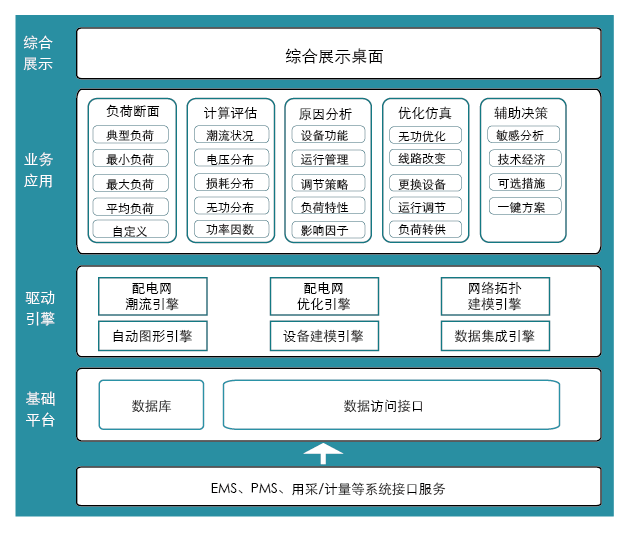

■电压质量理论计算与仿真分析系统采用层次化设计、低耦合接口集成，充分保证了系统的可用性及可扩展性。整个方案包括基础平台的数据接入接口及数据存储，驱动引擎层的配电网潮流引擎、优化引擎等，业务应用层的负荷断面、计算评估、原因分析、优化仿真、辅助决策等，综合展示层的综合展示桌面。

5）应用功能

拓扑绘制

仿真分析

辅助决策

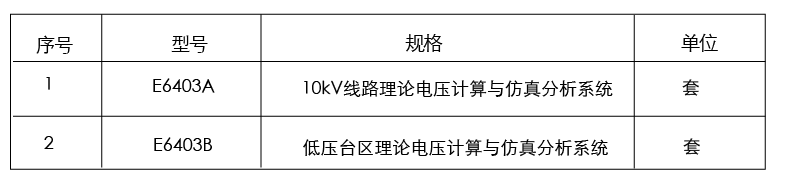

6）选型指导
