1）系统简介

■电压质量辅助决策与综合治理系统为专门支撑配网“低（过）电压”治理与配电网建设改造的问题发现、成因分析、辅助决策及闭环管理的一体化解决方案。平台基于电压监测、用电信息/计量自动化、EMS、PMS等系统数据的集成、数据质量评价与清洗治理，实现电压质量全过程二级指标体系的统计与评价，发现电压质量异常的变电站供区、配电线路和台区；通过仿真计算实现异常原因的定性与定量分析、建设改造措施的辅助决策与优选；通过循环动态评价实现治理效果的闭环管理。

■系统对于使用者的专业知识要求不高，简单易操作，能帮助用户快速解决现有低电压问题的闭环管理，预警未来电压质量发展趋势，实现配电网电压质量的主动防控。此外，根据评估结果和治理方案，用户可合理安排项目储备，确定项目实施的优先次序，支撑配电网的投资决策。

2）系统特色

■多源集成，实现电网电压质量的全监测。在电压监测系统基础上，实现EMS各级母线电压、用电信息采集/计量自动化系统专变和公变电压、低压用户集抄电压数据的有机集成；

■评价清洗，实现电力大数据的质量治理。整合配网模型数据、设备参数、运行数据，结合电力基础原理和大数据方法，实现数据质量的评价、异常清洗与治理，有效促进、评价营配调贯通工作；

■多维建模，实现评价指标的关联性分析。从综合指标、供电能力、调压能力、补偿能力、运行管理等五个维度构建电压质量全过程关键指标体系，用于配电线路与台区的问题发现与严重程度定级；

■综合评价，实现科学的配网投资策略。基于配电线路与台区问题库和关注指标定义，建立变电站供区、单位的评价模型，通过评价结果直接指导配网投资方向；

■辅助决策，实现治理方案的输出与优选。针对问题线路或台区，基于理论计算和仿真分析，实现治理备选方案的辅助决策；基于人机交互和仿真，实现备选方案的验证和优选，直接生成大修技改立项方案；

■在线监测，实现治理设备效益的最大化。结合配网设备运维特点，项目可实现电容器、调压器及其他治理设备的在线监测、运行监视和指标统计，切实解决配网大量设备的运维困难；

■动态闭环，实现治理与改造的全面支撑。基于循环监测，实现“低（过）电压”问题“发现-分析-解决”的闭环，实现治理改造项目“立项-审查-监管”的闭环，实现项目投资与效果“事先预测-事后评估”的闭环；

■指标扩展，实现配网“三率”集中改善。基于平台集成数据，在电压合格率指标体系基础上，扩展供电可靠性、线损率指标及相关二级指标，集中实现配网“三率”的集中优化与改善。

3）应用场景

（1）省级、地市级、区县级供电企业生产领域无功电压专业方向：

■A.电压质量的全监测与二级指标体系综合评价，电压地图的绘制；

■B.低（过）电压”问题的全面发现、成因分析与综合报告；

■C.配电网无功电压专项设备（电容器、调压器）的运维与管理；

■D.无功电压专业的精细化、精益化管理；

■E.无功电压专业向配网建设与改造方向的支撑；

（2）省级、地市级、区县级供电企业生产领域配网专业方向：

■配网“低电压”治理专项资金、配电网建设改造资金的投资策略；

■配网“低电压”治理、配电网建设改造项目的立项方案、闭环管理；

■配电线路、台区理论电压计算与降损优化；

■配电线路同期线损统计与综合应用；

■配网电压合格率、供电可靠性、线损率的集中优化与管理；

■营配调贯通问题发现与综合支撑；

（3）省级、地市级供电企业营销领域：

■用电信息采集/计量自动化系统数据质量（完整性、准确性）评价；

■营配调贯通问题发现与综合支撑；

■配网理论线损计算与降损优化支撑。

4）解决方案

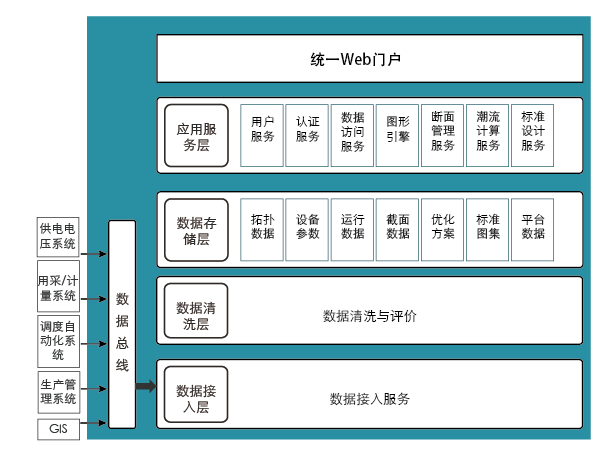

■电压质量综合治理平台采用层次化设计、分布式与模块化部署，具有很强的灵活性及可扩展性。整个方案包括各外部系统数据接入层，接入海量数据的清洗与评价层，数据存储层，应用服务层，综合展示层。

5）应用功能

GIS展示功能

数据接入与数据质量治理

二级指标体系建立与统计分析

电压问题定义与发现

电压问题研判与管理

电压问题分析与治理

项目过程及投资管理

7）实施方案

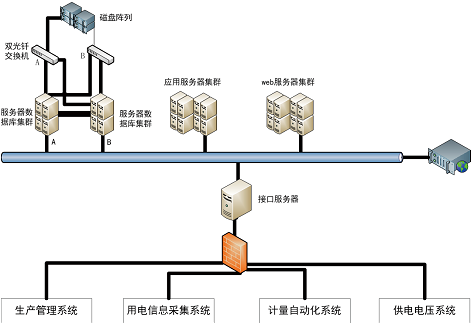

省级或地市一级部署

在省级或地市级电网公司一级部署，接入供电电压系统、用采/计量系统、PMS、EMS、GIS等系统数据，开展各类数据处理、分析与应用。全省或地市所有用户均通过电压质量辅助决策与综合治理系统的统一Web门户服务实现相关业务目标。

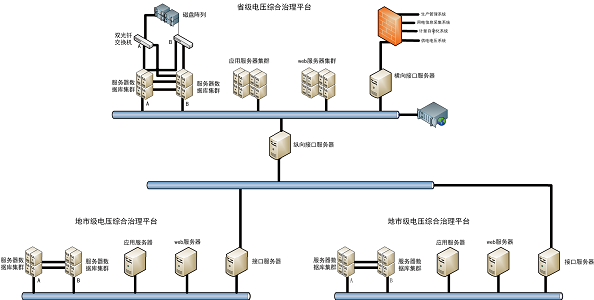

省级和地市两级部署

■省级电网公司、地市电网公司两级部署，根据供电电压、用采/计量、PMS、EMS、GIS等外部系统的部署情况分别在省公司、地市公司分布式接入，地市公司电压质量辅助决策与综合治理子系统独立实现自身所辖数据的集成、处理、分析和应用；并将地市综合指标、二级指标上报省公司进行集中处理、考核管理与投资决策等综合应用。

网级和省级分布部署

■与省级和地市两级部署类似，在省级独立实现相关数据集成与应用功能，同时将综合指标、二级指标上报网公司，集中实现考核管理与投资决策。

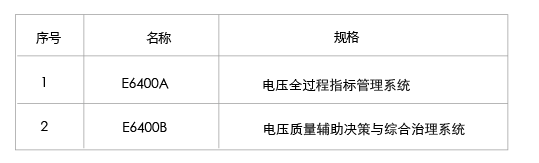

8）选型指导
