1）系统简介

电能质量监测管理系统是为满足电网公司以及用户侧电能质量监测需求而研发，支持通过IEC61850和私有规约接入电能质量监测装置数据，并提供电能质量基础应用（稳态应用、暂态应用）以及高级应用，以高效地对电能质量各指标数据进行查询和分析，满足供电企业、电科院、电力用户对电能质量监测管理要求，为事件和事故分析、综合治理提供科学的数据支撑。

2）系统特色

■支持IEC61850和私有规约接入，支持通过接口等方式接入第三方系统数据，或将系统数据提供给第三方系统；

■提供完整的装置、测点台账信息管理，以及装置工况等功能，大幅提升运维效率；

■提供数据完整性汇总展示，对系统数据接入情况一目了然；

■系统支持多种操作系统以及数据库等多种平台，更好地适应不同部署环境；

■系统支持计算机集群、分布式等先进技术，支持大规模测点数据接入；

■方便地进行单一指标裁剪，如电压偏差，暂升暂降等，适应特殊场景的应用要求；

■支持分析报告的生成，支持电能质量综合治理；

■方便拓展实现专项分析、谐波溯源等高级应用。

3）应用场景

■国家电网网省公司，南方电网网级和省区级公司，监测电网侧电能质量，满足省区监测、应用、上报总部系统、管理考核等功能。

■地市公司，监测分析电网侧、用户侧电能质量，满足行业分析，指导电能质量综合治理和科学用电。

■系统外敏感用户和污染用户，关注自身用电质量，关注用电设备稳定性，预防电能质量的影响和危害。

4）解决方案

■电能质量监测管理系统是根据各级电网层次体系来设计，对电网侧、用户侧各个节点的电能质量进行监测，让供电企业以及用户及时了解电网的电能质量和运行情况，为选取恰当的技术手段进行综合性防范与治理电能质量污染提供依据。

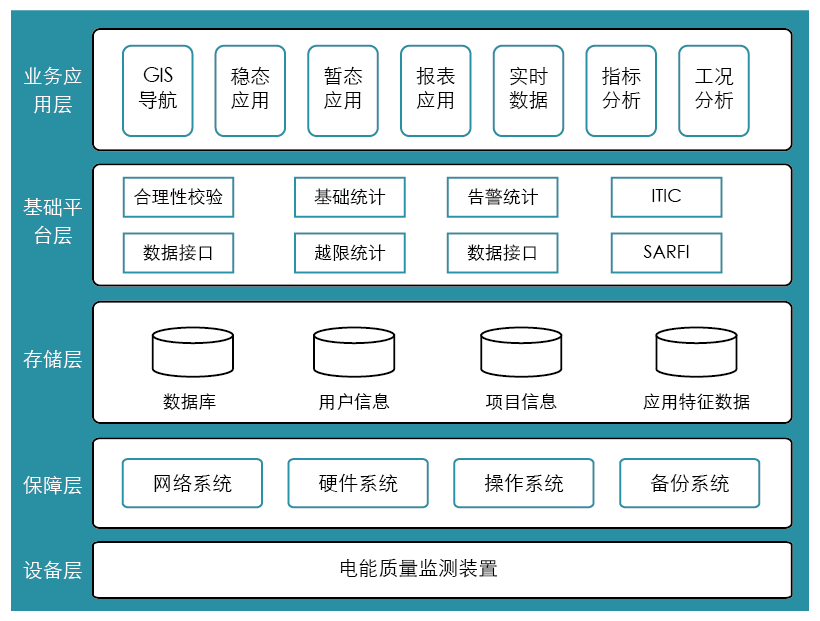

■电能质量监测管理系统采用层次化设计、分布式部署，充分保证了系统的可用性及可扩展性。整个方案包括装置接入，主站系统数据采集层的采集存储，数据处理层的各类统计计算、异常分析、报表生成等，综合展示层的统一Web展示门户。

5）应用功能

综合分析

实时监控

稳态分析

暂态分析

报表分析功能

数据平台应用

运维管理

6）实施方案

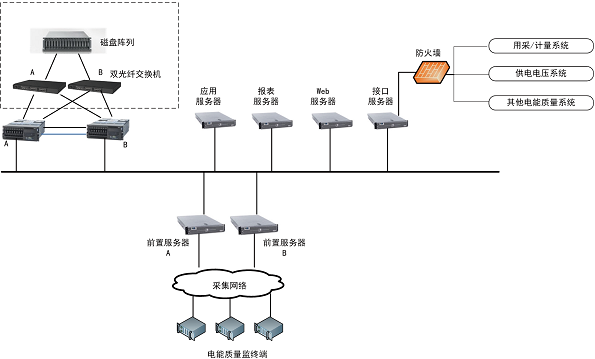

■基于省级或地市级公司部署，包含WEB发布服务器、应用服务器、数据库服务器、接口服务器以及前置服务器，可接入61850数字化变电站电能质量终端、符合PQDIF规范数据的终端以及支持常用规约的终端。全省或地市用户均可通过统一的WEB门户服务实现相关业务目标。

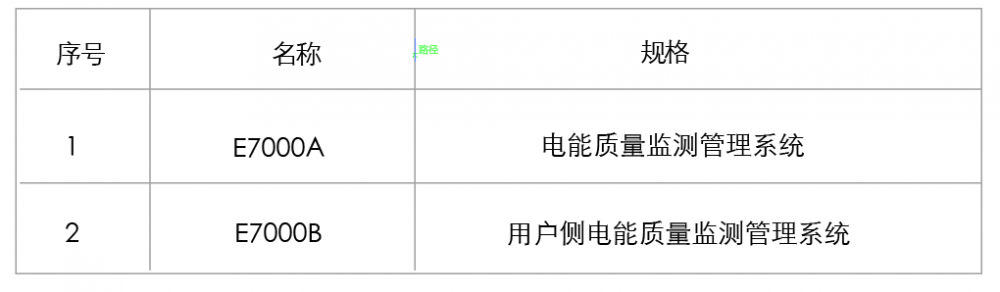

7）选型指导
