1）设备概述

电能质量监测终端系列产品是公司在研究总结国内外电能质量监测装置特点和工程实践经验基础上，严格按照最新颁布的标准，自主设计开发的新一代嵌入式电能质量在线监测产品。该装置主要适用于电网侧、用电侧电能质量的长期在线监测。

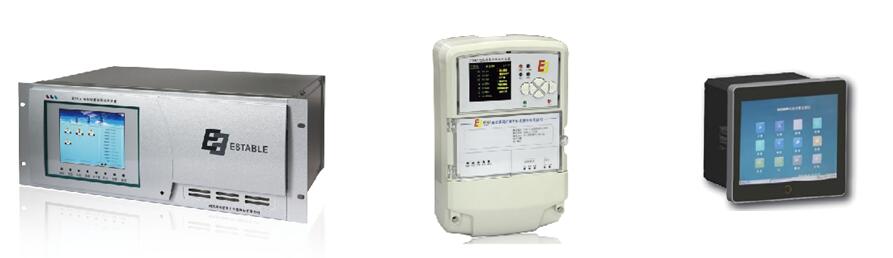

E703A电能质量监测装置                                E704A电能质量监测仪                   E705电能质量监测仪


2）设备特点

■监测路数与存储容量：最多可监测6回路，32G存储容量，满足长时间的监测需求。

■电源：双电源、宽幅输入、交直流通用设计，适用于现场各种施工场景，壁挂式终端支持采样信号直接作为电源供电，低功耗设计。

■通讯：双网口冗余设计，保证设备运行的可靠性。通过GPRS/4G方式传输电能质量监测数据，满足偏远地区无有线通信方式的场合。

■型式：(1)机柜式4U机箱，适用于变电站屏柜安装需求；(2)壁挂式表壳，适用于用户侧安装需求；（3）PAD整体设计风格，结构紧凑小巧，无螺栓卡式安装简便，适用于配电系统以及低压网络监测需求

■IEC61850上下行全兼容，满足智能变电站监测需求；

■全球能源互联网研究院性能检测，中国电科院信息安全检测，浙江、辽宁、安徽、河南、山西、上海等网省的入网检测。

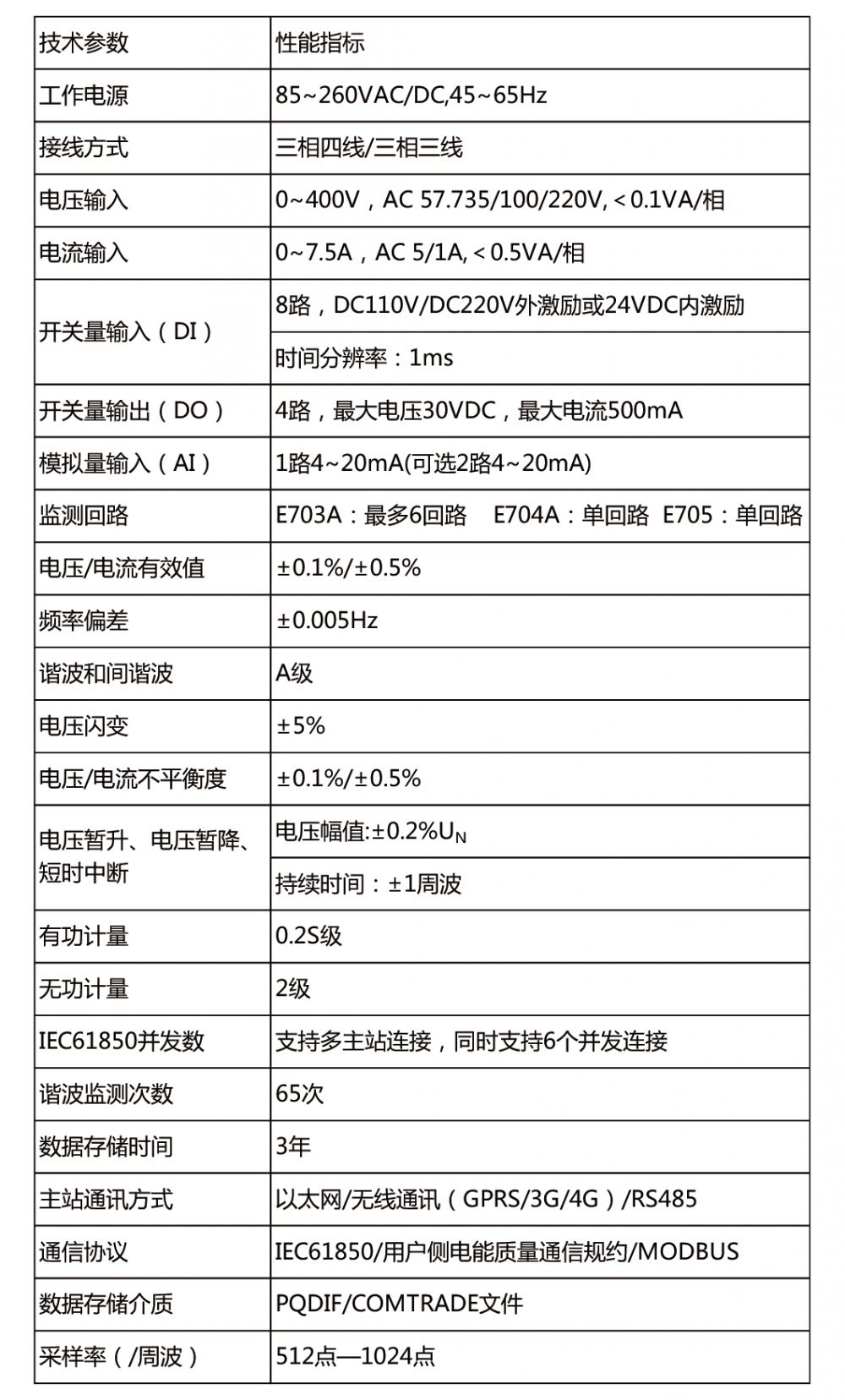

3）核心技术参数



4）设备主要功能

■电能质量监测功能

■电能质量统计分析功能

■存储功能

■数据拷贝



5）安装尺寸图

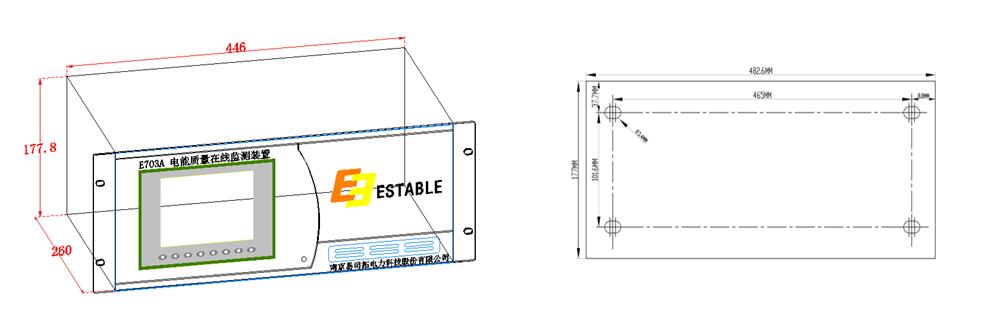

E703A 外形尺寸图                                                           E703A 开孔尺寸图

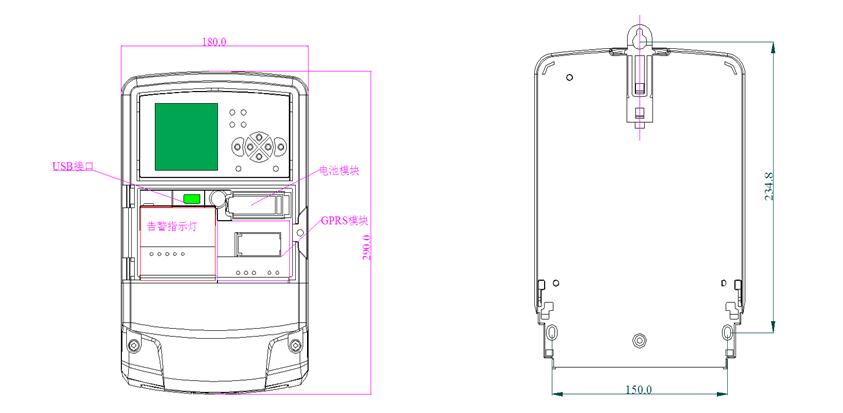

E704A 外形尺寸图                                                           E704A 安装尺寸图

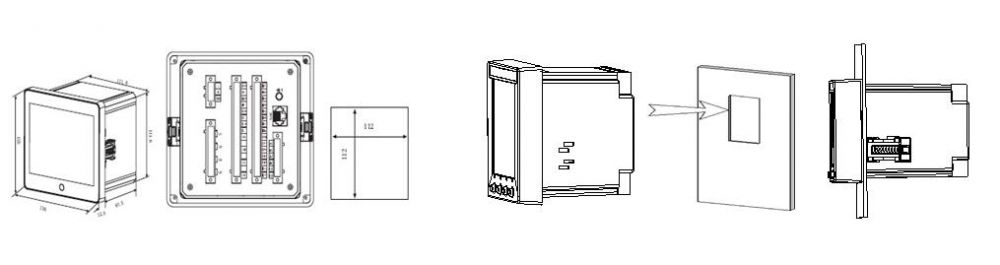

E705 外形尺寸图                                                           E705 安装方法示意图

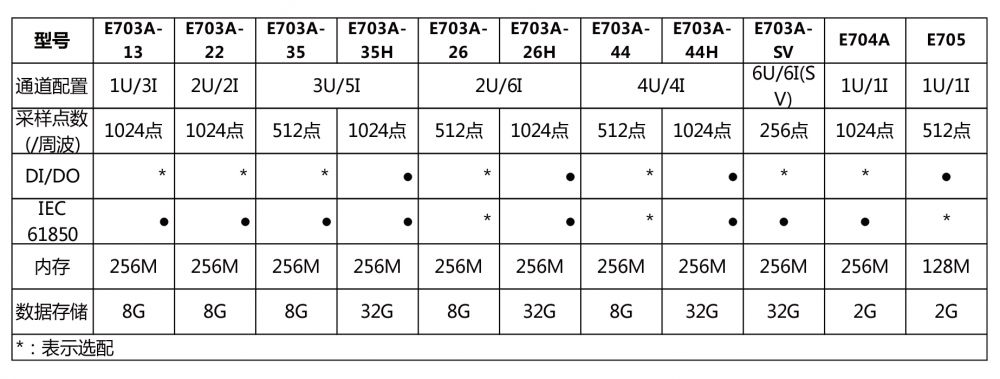

6）选型指导

■E700系列电能质量监测装置适用于电网各级变电站、直流换流站、干扰源用户、敏感负荷、新能源接入点的电能质量监测场合。
