1）系统简介

电能量采集系统是（省）地县一体化的电能量数据应用平台，实现了变电站电能量数据的远程自动采集，辅之以完善的运行管理制度，通过技术和管理的有机结合，以业务流程和管理考核为手段，真正实现系统的实用化，满足电能量数据管理、平衡管理、关口结算、网损管理等要求。

2）系统特色

■和EMS模型集成，减少系统运维工作，提升共享数据的可用性；

■平衡分析功能，减少日常分析工作，提升工作效率；

■电量数据的分析和应用，所有数据通过质量位进行标记，并支持数据计算过程的追溯查询；

■和EMS潮流数据进行集成，解决数据不完整情况下的数据补齐和数据正确性校核；

■系统预生成电量和报表，便于不同专业的电量应用；

■支持电量的替代，有效解决电表不完整情况下的电网网损计算；

■支持地县一体化、省地一体化、省地互联等要求，支持标准化的共享

■业务流程数据支持自动处理和报表自动表现，确保系统统计、报表统计结果的准确性和一致性，避免大量的人工工作量

■可通过自动校核对不平衡厂站、异常网损进行分析，找出异常原因；

■支持专公变、低压用户电量数据的集成，实现同期线损、四分线损的统计与综合应用

3）解决方案

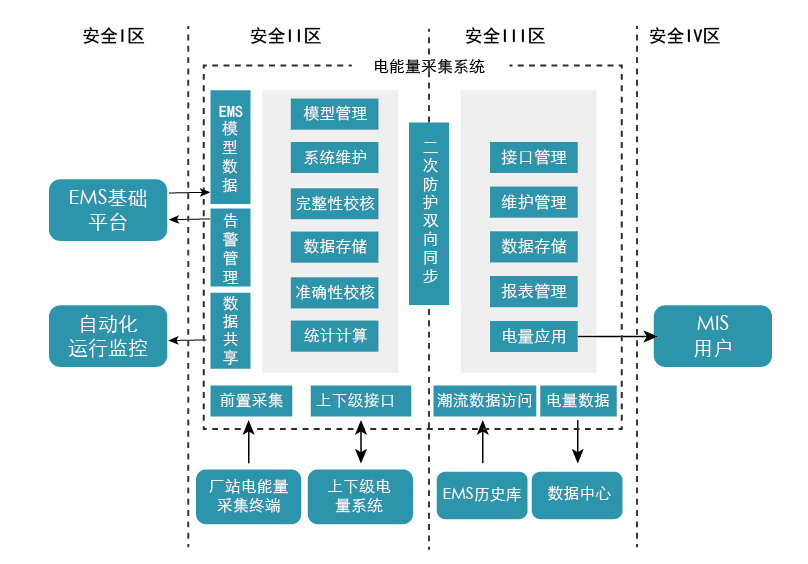

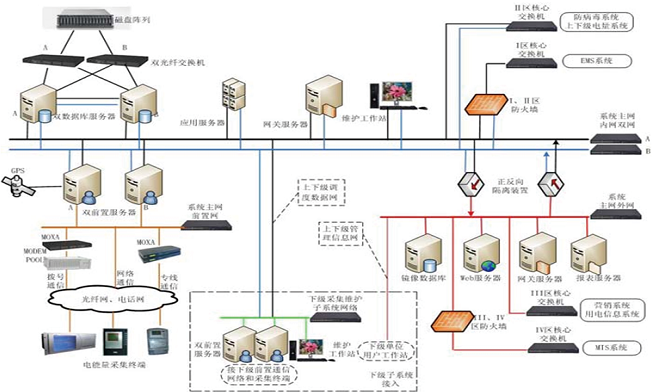

■电能量采集系统为准实时应用，严格遵循二次防护总体要求，数据采集接入、数据处理部署在安全II区；同时结合电量数据的实际应用需要，计划、营销、计量、变检等非调度部门需要基于该应用完成自身电能量相关的管理工作，所以数据应用部署在安全III区，面向MIS用户提供Web服务，总体架构如图所示：

■与EMS基础平台的接口部署在安全II区，通过安全I区、安全II区之间的防火墙隔离，实现模型信息的获取与告警信息的转发；

■与调度管理类应用、调度计划类应用（安全II区）自动化运行监控的接口部署在安全II区，实现系统电量数据的共享；

■系统自身直接采集厂站电能量采集终端数据的前置采集应用部署在安全II区，通过调度数据网、程控电话网与厂站电能量采集终端通信实现数据采集和终端维护；

■上下级互联接口部署在安全II区，通过调度数据网交互数据；

■与EMS实时监控与预警类应用的访问接口部署在安全III区，通过综合数据网访问EMS镜像数据库的遥测、遥信类潮流数据；

■Web服务部署在安全III区，MIS用户通过防火墙访问Web服务实现自身电能量数据相关的管理和应用；

■安全I区与安全II区之间、安全III区与安全IV区之间部署防火墙隔离；安全II区与安全III区之间部署正、反向物理隔离装置隔离；

■在安全II区部署数据服务器，存储电网模型、台帐数据、采集和获取电量数据、业务数据和统计计算数据；在安全III区部署镜像数据库服务器，除安全II区所有数据均同步、一致存储外，同时保存从EMS实时监控与预警类应用获取的潮流数据统计结果。安全II区所有数据均同步到安全III区镜像数据服务器，安全III区除潮流数据统计结果外，均同步到安全II区数据库服务器。



安全II区应用功能说明

■模型管理：获取EMS系统变电站和电厂模型，对电网模型进行补充和完善；

■维护管理：维护台账信息，包括参数管理、厂站及装置台帐管理、表计台帐管理、采集设置可进行数据补采、工况监视和通信过程监视；

■数据采集：实现对电能量采集终端数据的完整、准确、及时的采集；

■完整性校核：对采集数据的完整性进行校核、补采和缺失告警；

■二次防护：实现安全II区到安全III区的同步。

安全III区应用功能说明

■准确性校核：包括总值与费率值校核、日总电量与小时电量校核、平衡率和线损率校核、对侧数据校核、积分电量校核等；

■统计计算：包括15分钟、小时计、日、月统计；所有统计均考虑业务流程

■维护管理：实现基础台账维护、业务数据维护、电量数据维护；

■报表管理：实现平衡、关口、结算、网损、台帐等不同类型的模板报表、自定义报表；

■电量应用：以Web方式，查看汇总数据、待办事项、台帐查询、电量数据查询与分析、业务流程、统计对象、报表、用户及权限管理、告警事件管理等功能；

■二次防护：实现安全III区到安全II区的同步。

4）应用功能

首页展示功能

电量全业务管理

关口管理

报表管理

网损、平衡高级分析管理

5）实施方案

■在省级或地市级电网公司一级部署，接入EMS模型，开展各类数据处理、分析与应用。全省或地市所有用户均通过统一Web门户服务实现相关业务目标，进行损耗管理。

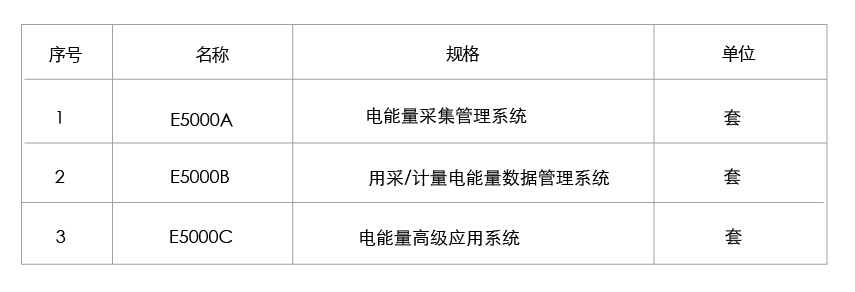

7）选型指导
